一、 PBG屏蔽低噪音单级管道泵产品概述：

1、PBG型屏蔽泵因能保证不泄漏，帮可输送对人体和环境、设备有害的及价格昂贵的易泄漏的液体。
2、不会吸入空气，适于真空系统及输送与空气接触发生变质的液体。
3、无油封设计，能可靠地输送一般泵难以输送的高温、高压、低温及温度压力变化大的液体。
4、轴承利用输送液体自选润滑，不需润滑油，故不污染输送液体，并免去了定期注油的麻烦。
5、泵结构合理，电机和泵同轴，体积小，重量轻，占地面积小，运行平稳，安装方便，无须调整，维修方便。
6、叶轮采用先进的水力模型，具有效率高，性能好等特点。
7、电机无冷却风扇，帮运行噪音和振动都非常小。
8、泵进出口法兰的规格设计与标准阀门相同中，且位于同一中心线上，中心低，便于管道布置，泵房设计也更为合理，实用。
9、零部件的标准化、系列化程度高。
10、电机及接线盒均采用防水防爆结构，可以户外安全使用。
11、可根据使用要求，即流量和扬程的需要进行泵的串、并联运行方式。
12、新采用的石墨轴承，具有耐磨性能高、磨擦系数低、不老化、抗泥沙等优点。
13、电机顶部设有自动排气阀，当水泵使用时只要打开水阀门，松开排气阀边上的气嘴，泵体及电机内的空气就会自动从电机顶部的自动排气阀门内自动排出。排气后又会自动立刻关闭，不会使介质流出泵外，能确保水泵的正常运行，而且在使用过程中，管路内如有空气进入，它能自动将其排出，该功能在泵使用过程中能无需专人经常去打开阀门排气，极大的降低了正常使用成本与人力。
14、独特的便排拆式结构使泵在正常使用维护中，如除水垢、检查石墨轴承的麿损度时，只需拆开电机壳与电机下端盖上的连接螺丝，在电机壳的顶出螺丝孔内，顶出电机与定子组件部分，因此维护与定期检查极为方便。
15、全保型电气控制箱：该项为选配件，配合电机内预埋的热保护器、缺水探头、漏水探头、可起到屏蔽电机的全方位保护。一、过热保护，电机温度超过设定值时会自动停止电机：二、缺水保护，当电机循环水缺水时不能起动电机，在运行时内部如果缺水就会停止电机，有不时又会自动开启电机：三、漏水保护，当有漏水进电机内时就会立即断电停止电机：四、漏电保护，当出现漏电情况时就会立即断电停止电机。

PBG型屏蔽泵，吸收了国际上屏蔽泵设计及制造的技术，将电机的屏蔽技术应用于流体输送领域，为适应国内市场需求而推出的系列化新产品。PBG型屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高，结构合理，性能稳定，运转低噪音，无振动等显著特点，是替代常规卧式离心泵，立式管道泵的理想产品。全系列共67个品种，184个规格，其性能范围：流量6.3～1080m3/h，扬程12.5～125m，配用电机功率0.37～160kW,转速1450r/min和2900r/min。

二、 PBG屏蔽低噪音单级管道泵适用范围：

主要用途
1、PBG、PBGD型屏蔽泵供输送清水及物理化学性质类似于清水的其它液体之用，适用介质温度-30℃-+90℃.特别适用于工业和城市给排水，消防增压，高层建筑增压送水，园林喷灌，运距离输送，暖通制冷循环，浴室等冷暖水循环增压及设备配套。
2、PBGR热水型屏蔽泵供输送介质温度较高场合，适用介质温度-30℃-+160℃.主要适用于能源、冶金、化工、纺织、造纸及宾馆、饭店、浴室等部门。
3、PBGH防腐型屏蔽泵供输送不含固体颗粒，适用于石化、化工、冶金、电力、造纸、食品、制药、科研院校和合成纤维等部门。
4、PBGN逆循环型屏蔽，供输送液化气、易气化的介质。

三、 PBG屏蔽低噪音单级管道泵使用条件：

1、介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。
2、PBG型泵介质温度不超过90℃,PBGR型泵介质温度不超过120℃.
3、一般情况下系统工作压力不超过1.2MPa.进口压力不小于0.05MPa,特殊场合应事先与本公司联系。
4、PBG型屏蔽泵系统最高压力1.6MPa,即水泵的吸入压力+泵扬程≤1.6MPa.
材质（材质设计也可按用户要求，特殊配置）

PBG低噪单屏蔽管道泵型号意义：

PBG低噪单屏蔽管道泵性能参数：

型号	流量		杨程(m)	效率(%)	转速(r/min)	电机功率kw	必需汽蚀余量(m)	重量(kg)
型号	(m³/h)	(L/s)	杨程(m)	效率(%)	转速(r/min)	电机功率kw	必需汽蚀余量(m)	重量(kg)
PBG40-100	6.3	1.75	12.5	54	1450	0.55	3.5	32
PBG40-100A	5.6	1.56	10	52	1450	0.37	3.5	32
PBG40-125	6.3	1.75	20	46	1450	1.1	3.5	34
PBG40-125A	5.6	1.56	16	45	1450	0.75	3.5	33
PBG40-160	6.3	1.75	32	40	2900	2.2	3.5	47
PBG40-160A	5.9	1.64	28	39	2900	1.5	3.5	43
PBG40-160B	5.5	1.53	24	38	2900	1.1	3.5	38
PBG40-200	6.3	1.75	50	33	2900	4.0	3.5	74
PBG40-200A	5.9	1.64	44	31	2900	3.0	3.5	62
PBG40-200B	5.3	1.47	36	29	2900	2.2	3.5	52
PBG40-250	6.3	1.75	80	28	2900	7.5	3.5	105
PBG40-250A	5.9	1.64	70	28	2900	5.5	3.5	98
PBG40-250B	5.5	1.53	60	27	2900	4.0	3.5	77
PBG50-100	12.5	3.47	12.5	62	1450	1.1	3.5	36
PBG50-100A	11	3.05	10	60	1450	0.75	3.5	35
PBG50-125	12.5	3.47	20	58	1450	1.1	3.5	43
PBG50-125A	11	3.05	16	57	1450	1.1	3.5	38
PBG50-160	12.5	3.47	32	52	2900	3.0	3.5	59
PBG50-160A	11.7	3.25	28	51	2900	2.2	3.5	51
PBG50-160B	10.4	2.89	22	50	2900	1.5	3.5	47
PBG50-200	12.5	3.47	50	46	2900	5.5	3.5	101
PBG50-200A	11.7	3.25	44	45	2900	4.0	3.5	80
PBG50-200B	10.6	2.94	36	44	2900	3.0	3.5	68
PBG50-250	12.5	3.47	80	38	2900	11	3.5	160
PBG50-250A	11.6	3.22	70	38	2900	7.5	3.5	115
PBG50-250B	10.8	3.0	60	37	2900	7.5	3.5	114
PBG50-250C	10.0	2.78	52	36	2900	5.5	3.5	108
PBG65-100	25	6.94	12.5	69	1450	1.5	3.8	46
PBG65-100A	22.3	6.19	10	67	1450	1.1	3.8	41
PBG65-125	25	6.94	20	68	1450	3.0	3.8	58
PBG65-125A	22.3	6.19	16	66	1450	2.2	3.8	49
PBG65-160	25	6.94	32	63	1450	4.0	3.8	75
PBG65-160A	23.4	6.5	28	62	1450	4.0	3.8	75
PBG65-160B	21.6	6.0	24	58	1450	3.0	3.8	107
PBG65-200	25	6.94	50	58	2900	7.5	3.8	107
PBG65-250A	23.4	6.5	70	50	2900	11.0	3.8	170
PBG65-250B	21.6	6.0	60	49	2900	11.0	3.8	170
PBG65-315	25	6.94	125	40	2900	30.0	3.8	320
PBG65-315A	23.7	6.58	113	40	2900	22.0	3.8	255
PBG65-315B	22.5	6.25	101	39	2900	18.5	3.8	225
PBG65-315C	20.6	5.72	85	38	2900	15.0	3.8	205
PBG80-100	50	13.9	12.5	73	1450	3.0	4.2	63
PBG80-100A	44.7	12.4	10	72	1450	2.2	4.2	54
PBG80-125	50	13.9	20	72.5	1450	5.5	4.2	99
PBG80-125A	45	12.5	16	71	1450	4.0	4.2	79
PBG80-160	50	13.9	32	71	1450	7.5	4.2	105
PBG80-160A	46.7	13.0	28	70	1450	7.5	4.2	105
PBG80-160B	43.3	12.0	24	69	1450	5.5	4.2	98
PBG80-200	50	13.9	50	67	2900	15.0	4.2	175

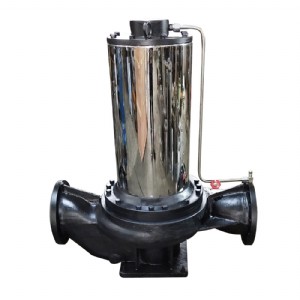

SPG(PBG)低噪音屏蔽管道泵
