产品概述

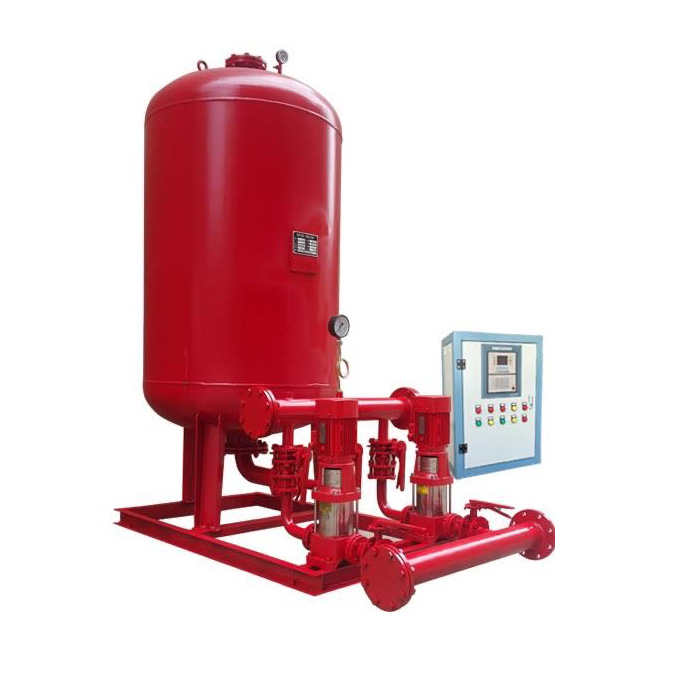

我公司生产的ZW消防增压稳压设备是参照国家建筑标准设计图集98S205等设计、制造的消防专用的增压稳压设备。该设备由隔膜式气压罐、增压泵、电控箱、仪表和管路附件等组成，适用于多层和高层建筑工程有增压要求的消火栓给水系统及自动喷水灭火系统等各类消防给水系统。本设备的高工作压力分别为0.6mpa、1.0mpa、1.6mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1MPA。
该产品是为消防灭火工程配套的设备，主要作用：保持水灭火管网的消防压力，发生火警打开水灭火设备能立即喷出充实水柱，给报警联动启动大消防泵赢得30秒以上的初期灭火扑救时间，直至消防主泵全负荷启动进行，由于该设备能始终保持管网压力，使管网不存空气启动大消防泵不打呛管网无颤动危险。
◆工作原理
消防增压稳压设备是通过隔膜将气水分开。一次充气常年运行使用，工作时起动水泵水室进水，水压升高，气室的气体被压缩。水泵在设定的高压停车，当水压下降时，气室气体膨胀，隔膜收缩，压迫水室出水，在设定的压差低压时补水泵启动，这样周而复始，通过电接点压力表和自动控制箱控制连续供水。
◆产品特点
一、隔膜罐一次充气持久使用，能防止水质污染。
二、设备占地小投资省，自动运行。
三、故障保护，故障自动切换。
四、可与控制中心联网（可根据设计）
五、本设备根据标准图集，98s205、GA30-92、GA30-2002等标准组织生产制造.
造型说明：ZW消防增压稳压设备的造型是根据用户自来水管线，压力与流量，用户实际用水量，用户实际用水量，建筑物的高度等数据来确定的，设备表用的调节器容积是按照自来水流量满足要求的情况下估算的，如果自来水管路很细，流量不能满足用水高峰期的用水要求，需要重新计算调节器的容积，推荐公式如下：
V容积=（Q出-Q进）△t
Q进=一天高用水高峰期自来水进水量
Q出=一天高用水高峰期用户用水量
t=大用水高峰期持续时间
◆产品用途
适用于多层和高层建筑工程有增压要求的消火栓给水系统及自动喷水灭火系统等各类消防给水系统。
◆订货须知
1、订货前请详细阅读本手册，清楚标明规格、型号、数量及产品的包装形式。需要本公司代为设计时，请提供详细的参数，并指出：
2、所用尺寸；
3、泵的介质、压力等使用环境；如果用于消防以外的场合，请及时与技术部门联系，加以确认；如果用于易燃，易爆场合，应使用防爆电机，并注明所要求防爆电机的有关技术要求；对于立式泵，如有防振要求时，可提出隔振器或隔振垫要求，并在合同中注明，但上述附件价格另议；
3、注明产品支付时间、支付地点及运输方式等。
◆安装要求
1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

◆ZW(L)消防专用增压稳压给水设备(立式隔膜罐)性能参数表。

序号	增压稳压设备型号	消防压力 (MPa) P1	立式隔膜式气压罐			配用水泵参数			设备运行重量(㎏)	运行压力(MPa) PS1-PS2
			型号规格	消防储水容积(L)		流量	扬程	功率
			型号规格	标定容积	实际容积	M³/h	M	Kw
1	ZW(L)-Ⅰ-X-7	0.10	SQL800×0.6	300	319	3	40	1.5	1487	0.26-0.31
2	ZW(L)-Ⅰ-Z-10	0.16	SQL800×0.6	150	159	3	40	1.5	1463	0.26-0.31
3	ZW(L)-Ⅰ-X-10	0.16	SQL800×0.6	300	319	3	50	1.5	1509	0.26-0.42
4	ZW(L)-Ⅰ-X-13	0.22	SQL1000×0.6	300	329	3	40	1.5	2362	0.35-0.40
5	ZW(L)-Ⅰ-XZ-10	0.16	SQL1000×0.6	450	480	3	40	1.5	2362	0.33-0.38
6	ZW(L)-Ⅰ-XZ-13	0.22	SQL1000×0.6	450	452	3	50	1.5	2362	0.41-0.46
7	ZW(L)-Ⅱ-Z-A	0.22-0.38	SQL800×0.6	150	159	3	60	2.2	1487	0.53-0.60
8	ZW(L)-Ⅱ-Z-B	0.38-0.50	SQL800×1.0	150	159	3	80	2.2	1548	0.68-0.75
9	ZW(L)-Ⅱ-Z-C	0.50-0.65	SQL1000×1.5	150	206	3	90	2.2	1670	0.81-0.86
10	ZW(L)-Ⅱ-Z-D	0.65-0.85	SQL1000×1.5	150	206	3	110	3.0	1736	1.04-1.10
11	ZW(L)-Ⅱ-Z-E	0.85-1.00	SQL1000×1.5	150	206	3	130	4.0	1744	1.21-1.27
12	ZW(L)-Ⅱ-X-A	0.22-0.38	SQL1000×0.6	300	302	3	60	2.2	2934	0.55-0.60
13	ZW(L)-Ⅱ-X-B	0.38-0.50	SQL1000×1.0	300	302	3	80	2.2	2544	0.70-0.75
14	ZW(L)-Ⅱ-X-C	0.50-0.65	SQL1000×1.5	300	302	3	100	3.0	2739	0.88-0.93
15	ZW(L)-Ⅱ-X-D	0.65-0.85	SQL1200×1.5	300	355	3	130	4.0	2753	1.05-1.11
16	ZW(L)-Ⅱ-X-E	0.85-1.00	SQL1200×1.5	300	355	3	150	4.0	2780	1.21-1.26
17	ZW(L)-Ⅱ-XZ-A	0.22-0.38	SQL1200×0.6	450	474	3	60	2.2	3706	0.53-0.58
18	ZW(L)-Ⅱ-XZ-B	0.38-0.50	SQL1200×1.0	450	474	3	80	2.2	4012	0.68-0.73
19	ZW(L)-Ⅱ-XZ-C	0.50-0.65	SQL1200×1.0	450	474	3	100	3.0	4026	0.87-0.92
20	ZW(L)-Ⅱ-XZ-D	0.65-0.85	SQL1200×1.5	450	474	3	120	4.0	4169	1.12-1.17
21	ZW(L)-Ⅱ-XZ-E	0.85-1.00	SQL1200×1.5	450	474	3	140	4.0	4221	1.30-1.35

◆ZW(W)消防专用增压稳压给水设备(卧式隔膜罐)性能参数表。

序号	增压稳压设备型号	消防压力 (MPa) P1	立式隔膜式气压罐			配用水泵参数			设备运行重量(㎏)	运行压力(MPa) PS1-PS2
			型号规格	消防储水容积(L)		流量	扬程	功率
			型号规格	标定容积	实际容积	M³/h	M	Kw
1	ZW(W)-Ⅰ-X-7	0.10	SQW1000×0.6	300	319	3	30	1.1	2613	0.20-0.25
2	ZW(W)-Ⅰ-Z-10	0.16	SQW1000×0.6	150	312	3	30	1.1	2570	0.25-0.30
3	ZW(W)-Ⅰ-X-10	0.16	SQW1000×0.6	300	312	3	30	1.1	2613	0.25-0.30
4	ZW(W)-Ⅰ-X-13	0.22	SQW1000×0.6	300	312	3	40	1.5	2593	0.32-0.37
5	ZW(W)-Ⅰ-XZ-10	0.16	SQW1000×0.6	450	467	3	40	1.5	2593	0.30-0.35
6	ZW(W)-Ⅰ-XZ-13	0.22	SQW1000×0.6	450	452	3	50	1.5	2593	0.38-0.43
7	ZW(W)-Ⅱ-Z-A	0.22-0.38	SQW800×0.6	150	234	3	60	2.2	2570	0.49-0.54
8	ZW(W)-Ⅱ-Z-B	0.38-0.50	SQW800×1.0	150	234	3	70	2.2	2730	0.63-0.68
9	ZW(W)-Ⅱ-Z-C	0.50-0.65	SQW1000×1.0	150	234	3	90	2.2	2738	0.81-0.86
10	ZW(W)-Ⅱ-Z-D	0.65-0.85	SQW1000×1.5	150	234	3	110	3.0	2913	1.05-1.10
11	ZW(W)-Ⅱ-Z-E	0.85-1.00	SQW1000×1.5	150	234	3	130	4.0	2953	1.21-1.27
12	ZW(W)-Ⅱ-X-A	0.22-0.38	SQW1000×0.6	300	312	3	60	2.2	2626	0.53-0.58
13	ZW(W)-Ⅱ-X-B	0.38-0.50	SQW1000×1.0	300	312	3	80	2.2	2665	0.68-0.73
14	ZW(W)-Ⅱ-X-C	0.50-0.65	SQW1000×1.0	300	312	3	100	3.0	2679	0.87-0.92
15	ZW(W)-Ⅱ-X-D	0.65-0.85	SQW1000×1.5	300	312	3	120	4.0	2889	1.12-1.18
16	ZW(W)-Ⅱ-X-E	0.85-1.00	SQW1000×1.5	300	312	3	140	4.0	2968	1.30-1.36
17	ZW(W)-Ⅱ-XZ-A	0.22-0.38	SQW1200×0.6	450	506	3	60	2.2	3992	0.53-0.58
18	ZW(W)-Ⅱ-XZ-B	0.38-0.50	SQW1200×1.0	450	506	3	80	2.2	4251	0.68-0.73
19	ZW(W)-Ⅱ-XZ-C	0.50-0.65	SQW1200×1.0	450	506	3	100	3.0	4265	0.87-0.92
20	ZW(W)-Ⅱ-XZ-D	0.65-0.85	SQW1200×1.5	450	506	3	120	4.0	4497	1.12-1.17
21	ZW(W)-Ⅱ-XZ-E	0.85-1.00	SQW1200×1.5	450	506	3	140	4.0	4572	1.30-1.35
