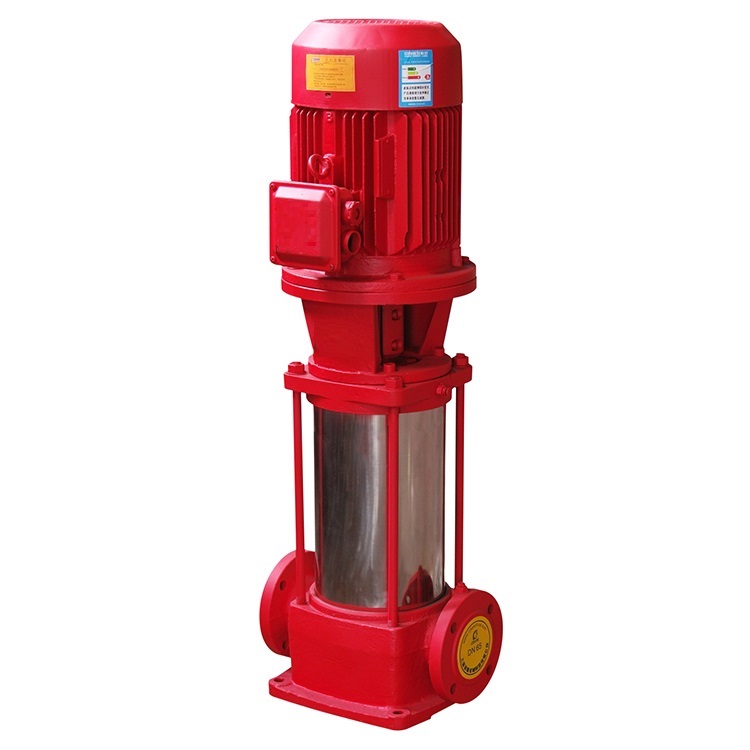

XBD-L(I)型立式多级消防泵优点

XBD-L(I)型立式多级消防泵供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水，也适用于工业和城市给排水，高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

XBD-L(I)型立式多级消防泵性能

XBD-L(I)型立式多级消防泵性能可靠运转时，压力变化小，性能稳定占地面积小。

XBD-L(I)型立式多级消防泵应用范围

XBD-L(I)型立式多级消防泵消防栓供水喷淋系统供水，消防系统稳压，其它场合清洁液体的输送。

XBD-L(I)型立式多级消防泵产品特点

1、XBD-L(I)型立式多级消防泵机构紧凑、体积小、外形美观，其立式机构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

2、XBD-L(I)型立式多级消防泵吸入口和吐出口均水平方向，简化了管路的连接。

3、消防泵可根据需要，吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

5、消防泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。

XBD-L(I)型立式多级消防泵型号意义

XBD5.7/25-100L XBD – 消防泵组代号 5.7 – 设计压力（1/10MPa） 25 – 设计流量（L/S） 100 – 进出口直径（mm） L – 结构为立式

XBD-L(I)型立式多级消防泵技术参数：

流量：5-120L/S
转速：1450r/min
口径：Φ50-Φ250
温度范围：≤70℃
工作压力：≤2.5Mpa

型号	流量 Q （L/S）	压力 P （MPa)	转速 n (r/min)	效率 η （%）	功率 N （KW）	必需汽蚀余量（NPSH）r (m)
XBD2.0/5-50L	4 5 6	0.22 0.20 0.16	1450	48 52 50	2.2	3.2
XBD3.0/5-50L	4 5 6	0.33 0.30 0.24	1450	48 52 50	3	3.2
XBD4.0/5-50L	4 5 6	0.44 0.40 0.32	1450	48 52 50	4	3.2
XBD5.0/5-50L	4 5 6	0.55 0.50 0.40	1450	48 52 50	5.5	3.2
XBD6.0/5-50L	4 5 6	0.66 0.60 0.48	1450	48 52 50	5.5	3.2
XBD7.0/5-50L	4 5 6	0.77 0.70 0.56	1450	48 52 50	7.5	3.2
XBD8.0/5-50L	4 5 6	0.88 0.80 0.64	1450	48 52 50	7.5	3.2
XBD9.0/5-50L	4 5 6	0.99 0.90 0.72	1450	48 52 50	11	3.2
XBD10.0/5-50L	4 5 6	1.10 1.00 0.80	1450	48 52 50	11	3.2
XBD2.8/10-65L	8 10 12	0.32 0.28 0.24	1450	54 60 58	5.5	3.2
XBD4.2/10-65L	8 10 12	0.48 0.42 0.36	1450	54 60 58	7.5	3.2
XBD5.6/10-65L	8 10 12	0.64 0.56 0.48	1450	54 60 58	11	3.2
XBD7.0/10-65L	8 10 12	0.80 0.70 0.60	1450	54 60 58	15	3.2
XBD8.4/10-65L	8 10 12	0.96 0.84 0.72	1450	54 60 58	15	3.2
XBD9.8/10-65L	8 10 12	1.12 0.98 0.84	1450	54 60 58	18.5	3.2
XBD11.2/10-65L	8 10 12	1.28 1.12 0.96	1450	54 60 58	22	3.2
XBD12.6/10-65L	8 10 12	1.44 1.26 1.08	1450	54 60 58	22	3.2
XBD14.0/10-65L	8 10 12	1.60 1.40 1.20	1450	54 60 58	30	3.2
XBD3.8/15-80L	12 15 18	0.40 0.38 0.36	1450	62 70 66	11	3.5
XBD5.7/15-80L	12 15 18	0.60 0.57 0.54	1450	62 70 66	15	3.5
XBD7.6/15-80L	12 15 18	0.80 0.76 0.72	1450	62 70 66	22	3.5
XBD9.5/15-80L	12 15 18	1.00 0.95 0.90	1450	62 70 66	30	3.5
XBD11.4/15-80L	12 15 18	1.20 1.14 1.08	1450	62 70 66	30	3.5
XBD13.3/15-80L	12 15 18	1.40 1.33 1.26	1450	62 70 66	37	3.5
XBD15.2/15-80L	12 15 18	1.60 1.52 1.44	1450	62 70 66	45	3.5
XBD17.1/15-80L	12 15 18	1.80 1.71 1.62	1450	62 70 66	45	3.5
XBD19.0/15-80L	12 15 18	2.00 1.90 1.80	1450	62 70 66	55	3.5
XBD3.8/25-100L	15 25 32	0.42 0.38 0.34	1450	65 72 70	18.5	3.5
XBD5.7/25-100L	15 25 32	0.63 0.57 0.54	1450	65 72 70	30	3.5
XBD7.6/25-100L	15 25 32	0.84 0.76 0.68	1450	65 72 70	37	3.5
XBD9.5/25-100L	15 25 32	1.05 0.95 0.85	1450	65 72 70	45	3.5
XBD11.4/25-100L	15 25 32	1.26 1.14 1.02	1450	65 72 70	55	3.5
XBD13.3/25-100L	15 25 32	1.47 1.33 1.19	1450	65 72 70	75	3.5
XBD15.2/25-100L	15 25 32	1.68 1.52 1.36	1450	65 72 70	75	3.5
XBD17.1/25-100L	15 25 32	1.89 1.71 1.53	1450	65 72 70	90	3.5
XBD19.0/25-100L	15 25 32	2.10 1.90 1.70	1450	65 72 70	90	3.5
XBD4.0/40-150L	30 40 50	0.44 0.40 0.36	1450	75 80 77	30	3.5
XBD6.0/40-150L	30 40 50	0.66 0.60 0.54	1450	75 80 77	37	3.5
XBD8.0/40-150L	30 40 50	0.88 0.80 0.72	1450	75 80 77	45	3.5
XBD10.0/40-150L	30 40 50	1.10 1.00 0.90	1450	75 80 77	55	3.5
XBD12.0/40-150L	30 40 50	1.32 1.20 1.08	1450	75 80 77	75	3.5
XBD14.0/40-150L	30 40 50	1.54 1.40 1.26	1450	75 80 77	75	3.5
XBD16.0/40-150L	30 40 50	1.76 1.60 1.44	1450	75 80 77	90	3.5
XBD5.0/45-150L	32 45 55	0.54 0.50 0.44	1450	72 76 73	37	4.0
XBD7.5/45-150L	32 45 55	0.87 0.75 0.66	1450	72 76 73	55	4.0
XBD10.0/45-150L	32 45 55	1.08 1.00 0.8	1450	72 76 73	75	4.0
XBD12.5/45-150L	32 45 55	1.35 1.25 1.10	1450	72 76 73	90	4.0
XBD15.0/45-150L	32 45 55	1.62 1.50 1.32	1450	72 76 73	110	4.0
XBD17.5/45-150L	32 45 55	1.89 1.75 1.54	1450	72 76 73	132	4.0
XBD20.0/45-150L	32 45 55	2.16 2.00 1.76	1450	72 76 73	132	4.0
XBD22.5/45-150L	32 45 55	2.43 2.25 1.98	1450	72 76 73	160	4.0
XBD6.0/75-200L	50 75 90	0.66 0.60 0.54	1450	72 84 86	90	4.5
XBD9.0/75-200L	50 75 90	0.99 0.90 0.81	1450	72 84 86	110	4.5
XBD12.0/75-200L	50 75 90	1.32 1.20 1.08	1450	72 84 86	132	4.5
XBD15.0/75-200L	50 75 90	1.65 1.50 1.35	1450	72 84 86	160	4.5
XBD18.0/75-200L	50 75 90	1.98 1.80 1.62	1450	72 84 86	200	4.5
XBD4.0/80-200L	60 80 100	0.45 0.40 0.36	1450	70 79 77	55	5.0
XBD6.0/80-200L	60 80 100	0.68 0.60 0.54	1450	70 79 77	75	5.0
XBD8.0/80-200L	60 80 100	0.90 0.80 0.72	1450	70 79 77	110	5.0
XBD10.0/80-200L	60 80 100	1.12 1.00 0.90	1450	70 79 77	132	5.0
XBD12.0/80-200L	60 80 100	1.35 1.20 1.08	1450	70 79 77	160	5.0
XBD14.0/80-200L	60 80 100	1.58 1.40 1.26	1450	70 79 77	160	5.0
XBD16.0/80-200L	60 80 100	1.80 1.60 1.44S	1450	70 79 77	200	5.0
