产品概述

消防泵系列产品中的XBD-ISW型卧式单级单吸消防泵描述信息：

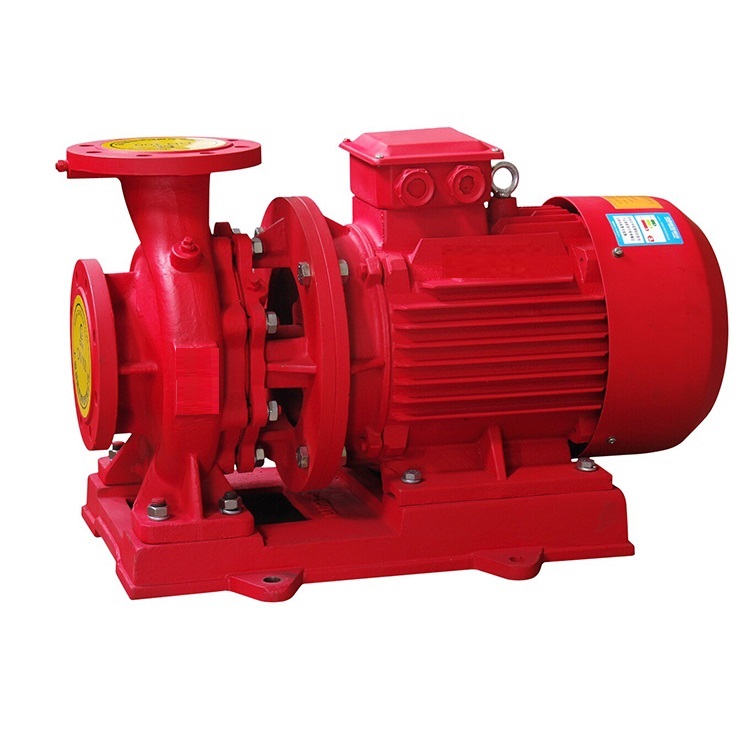

一、XBD-ISW型卧式单级单吸消防泵产品概述：
XBD-ISW型卧式单级单吸消防泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。
本司生产的XBD-ISW型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、XBD-ISW型卧式单级单吸消防泵产品特点：
1、结构紧凑、体积小、外形美观，其立式结构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、运行平稳，噪音低，组件同心度高。
3、采用先进水力模型，效率高，性能出色。
4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。
5、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。
6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。

三、XBD-ISW型卧式单级单吸消防泵技术参数：
流量：5-100L/S；
压力：0.10-1.25Mpa；
功率：1.1-250KW；
转速：980-2900r/min；
口径：φ50-φ300；
温度范围：≤80℃。

四、XBD-ISW型卧式单级单吸消防泵型号意义：

型号	流量Q		扬程 (m)	转速 (r/min)	效率 (%)	功率(kw)		汽蚀余量 (m)
型号	(L/S)	( m3/h)	扬程 (m)	转速 (r/min)	效率 (%)	轴功率	配套功率	汽蚀余量 (m)
XBD2.2/5-50×2	5	18	22	1480	55	1.9	3	2.6
XBD3.3/5-50×3			33			2.9	4
XBD4.4/5-50×4			44			3.9	5.5
XBD5.5/5-50×5			55			4.9	5.5
XBD6.6/5-50×6			66			5.8	7.5
XBD7.7/5-50×7			77			6.8	7.5
XBD8.8/5-50×8			88			7.8	11
XBD9.9/5-50×9			99			8.8	11
XBD11/5-50×10			110			9.8	11
XBD2.6/10-65×2	10	36	26		60	4.3	5.5	3.0
XBD3.9/10-65×3			39			6.4	7.5
XBD5.2/10-65×4			52			8.5	11
XBD6.5/10-65×5			65			10.6	15
XBD7.8/10-65×6			78			12.8	15
XBD9.110-65×7			91			14.9	22
XBD10.4/10-65×8			104			17.0	22
XBD11.7/10-65×9			117			19.1	22
XBD13/10-65×10			130			21.3	30
XBD4/15-80×2	15	54	40		70	8.4	11	2.2
XBD6/15-80×3			60			12.6	15
XBD8/15-80×4			80			16.8	22
XBD10/15-80×5			100			21.0	30
XBD12/15-80×6			120			25.2	30
XBD14/15-80×7			140			29.4	37
XBD16/15-80×8			160			33.6	45
XBD18/15-80×9			180			37.8	45
XBD20/15-80×10			200			42	55
XBD4.425/100×2	25	90	44		70	15.4	22	2.5
XBD6.6/25-100×3			66			23.1	33
XBD8.8/25-100×4			88			30.8	70
XBD11/285-100×5			110			38.5	45
XBD13.2/25-100×6			132			46.2	55
XBD15.4/25-100×7			154			54.0	75
XBD17.6/25-100×8			176			61.7	75
XBD19.8/25-100×9			198			69.4	75
XBD22/25-100×10			220			77.1	90
XBD4-40-150×2	40	144	40		78	20.1	30	2.8
XBD6/40-150×3			60			30.2	37
XBD8/40-150×4			80			40.3	45
XBD10/40-150×5			100			50.3	55
XBD12/40-150×6			120			60.4	75
XBD14/40-150×7			140			70.4	90
XBD16/40-150×8			160			80.5	90
XBD18/40-150×9			180			90.5	110
XBD20/40-150×10			200			100.0	132
XBD3.8/45/150×2	45	162	38		78	21.4	30	3.3
XBD5.7/45-150×3			57			32.2	37
XBD7.6/45-150×4			76			42.9	45
XBD9.5/45-150×5			95			53.7	75
XBD11.4/45-150×6			114			64.4	75
XBD13.3/45-150×7			133			75.2	90
XBD15.2/45-150×8			152			85.9	90
XBD17.1/45-150×9			171			96.7	110
XBD19/45-150×10			190			107.4	132
XBD4.2/75-200×2	75	270	42		77	40.7	45	4.5
XBD6.3/75-200×3			63			61.0	75
XBD8.4/75-200×4			84			81.3	110
XBD10.5/75-200×5			105			101.6	132
XBD12.6/75-200×6			126			112.0	160
XBD14.7/75-200×7			147			142.3	160
XBD16.8/75-200×8			168			162.6	200
XBD4/80-200×2	80	288	40		78	40.2	55	5
XBD6/80-200×3			60			60.4	75
XBD8/80-200×4			80			80.5	110
XBD10/80-200×5			100	100.6		132
XBD12/80-200×6			120	120.7		160
XBD14/80-200×7			140	140.9		160
XBD16/80-200×8			160	161.0		200
